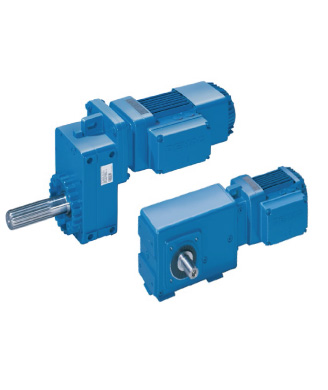

一般の駆動装置用デマーグギヤードモータ
  • 一般の駆動装置用デマーグギヤードモータ
  • デマーグドライブ デマーグドライブ
    カタログ ダウンロード

    4.49MB
  • お問合せ・見積もり
    特徴
  • 1. 限られたスペースに据付けられる(90度ピッチで軸方向回転)
    2. トルクブラケットでDRSホイールブロックに取付け
    (ヘリカル減速機は除く)
    3. 多種類の出力軸
    (インボリュートスプライン、中空軸、シュリンクディスク、キー付き)

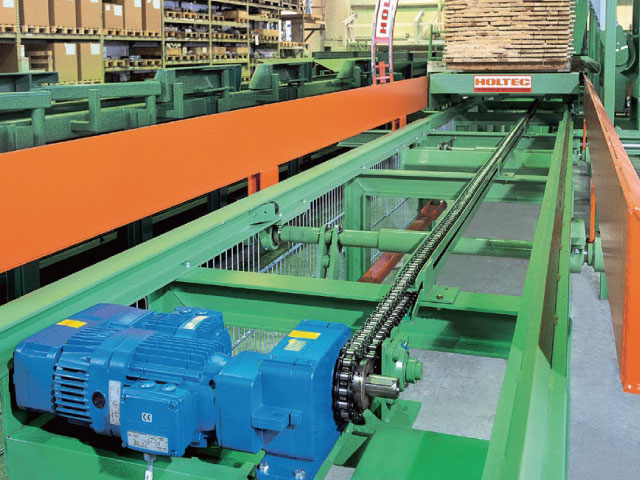

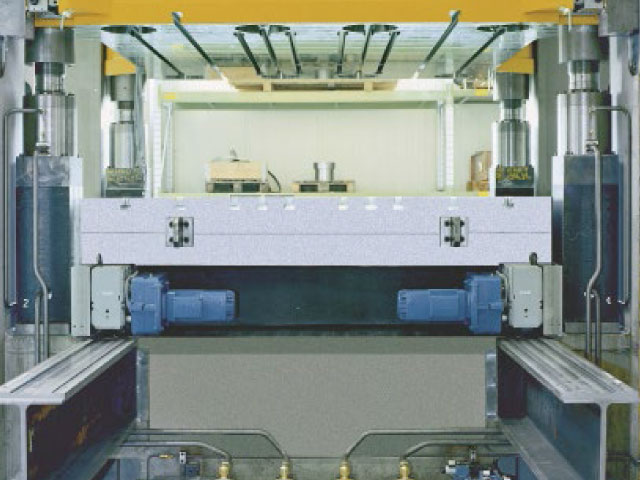

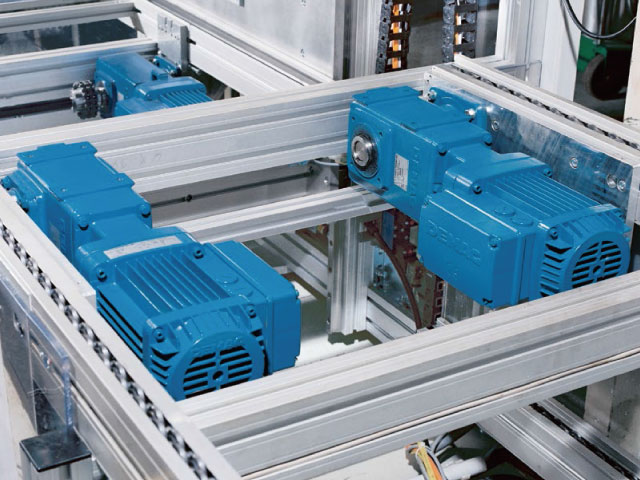

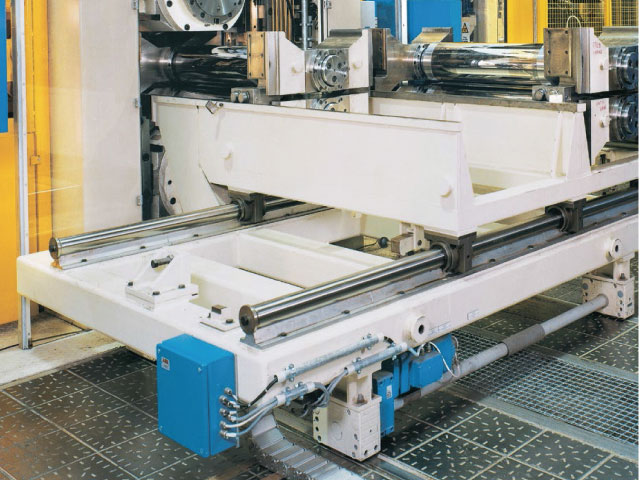

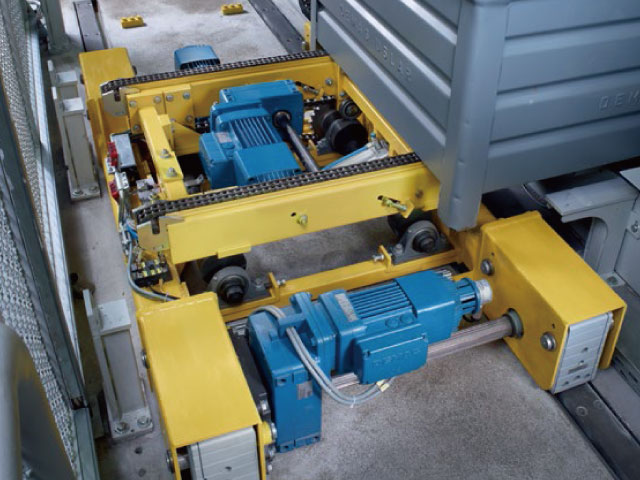

    4. 物流搬送、機械装置の駆動、ストラクチャーの移動に
    5. デマーグモータとの取合いはダイレクト接続又はカップリング接続で
    6. 減速比のアップは減速機とモータ間に中間ステージの取付け
  • 一般の駆動装置用デマーグギヤードモータ
  • デマーグギヤードモータ
  • 一般の駆動装置用デマーグギヤードモータ
  • デマーグギヤードモータ
  • 一般の駆動装置用デマーグギヤードモータ
  • デマーグギヤードモータ
  • 一般の駆動装置用デマーグギヤードモータ
  • デマーグギヤードモータ
  • 一般の駆動装置用デマーグギヤードモータ
  • デマーグギヤードモータ

■モータ仕様表

Zモーター 型式
ZBA:ブレーキ付
ZBA:ブレーキ無
大型ブレーキ 小型ブレーキ
出力(kW)
100%CDF
サイズ ブレーキトルク
(Nm)
サイズ ブレーキトルク
(Nm)
0.18 Z.A63B4 B007 13-79 B003 09-23
0.25 Z.A71A4
0.37 Z.A71B4
0.55 Z.A80A4 B020 33-20 B007 13-79
0.75 Z.A80B4
1.1 Z.A90A4
1.5 Z.A90B4 B050 83-50 B020 33-20
2.2 Z.A100AL4
3 Z.A100B4
4 Z.A112AK4
5.5 Z.A132AL4 B140 23-50 B050 83-50
7.5 Z.A132B4
9.5 Z.A132C4
11 Z.A160AL4 B280 46-280 B140 23-140
15 Z.A160B4
18.5 Z.A180A4
22 Z.A180B4 B680 113-680 B280 46-280
30 Z.A200A4
37 Z.A225AL4 B680 113-680 - -
45 Z.A225B4
KBブレーキ
出力(kW)
100%CDF
型式
0.37 KBA71A4
0.55 KBA71B4
0.83 KBA80A4
1 KBA80B4
1.25 KBA90A4
1.55 KBA90B4
1.9 KBA100A4
2.3 KBA100B4
2.8 KBA112B4A
3.5 KBA112B4
4.6 KBA125B4A
5.7 KBA125B4A
7.4 KBA140B4A
8.8 KBA140B4A
15 KBA160B4
22 KBA180A4
30 KBA200B4
42 KBA225B4
■ 減速機の種類
オフセット減速機●A-タイプ オフセット減速機
 出力軸:インボリュートスプライン固定、
 中空軸、キー付き、シュリンクディスク
  アンギュラ減速機●W-タイプ アンギュラ減速機
 出力軸:インボリュートスプライン固定、
 中空軸、キー付き、シュリンクディスク
  ヘリカル減速機●D-タイプ ヘリカル減速機
 出力軸:固定、キー付き

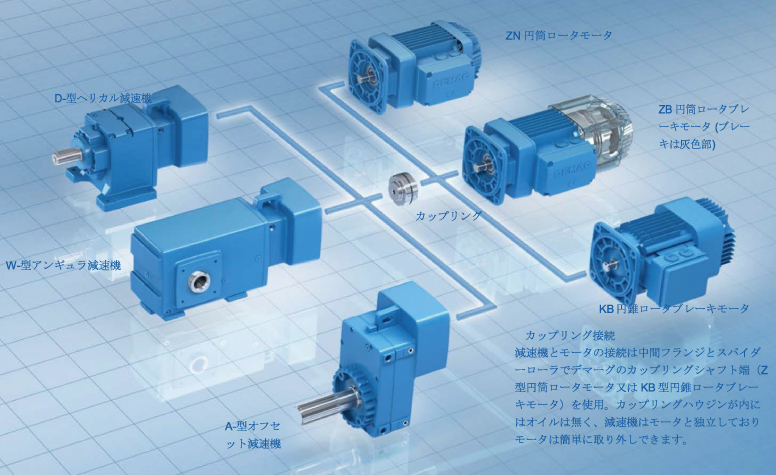

■ カップリング接続(減速機+モータ)

カップリング接続(減速機+モータ

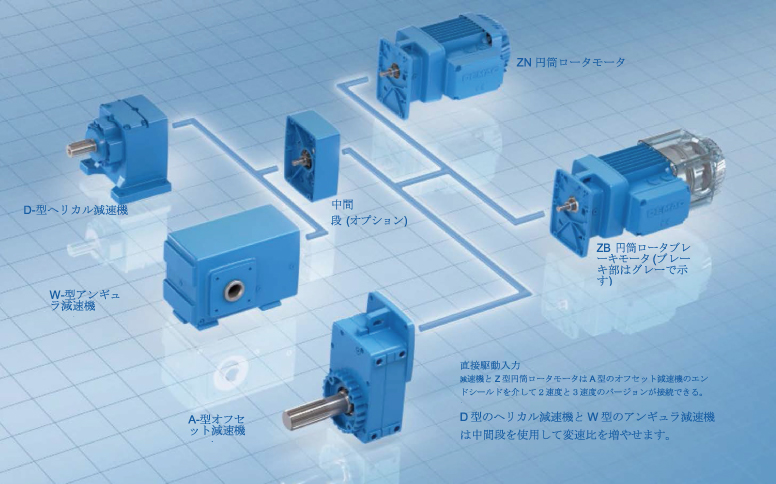

■ ダイレクト接続(中間ステージで減速比アップ)

ダイレクト接続(中間ステージで減速比アップ)
