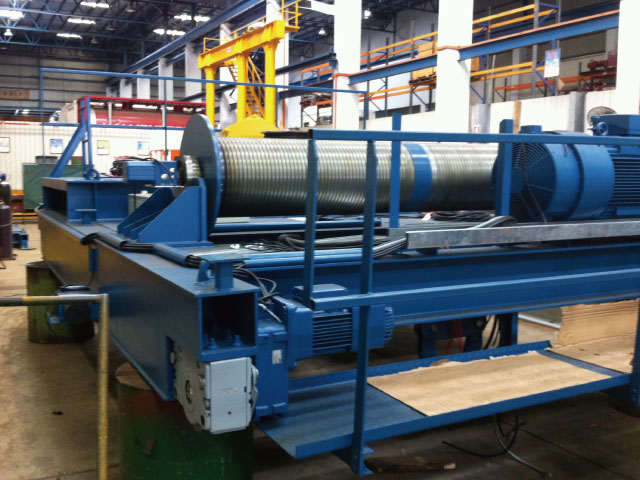

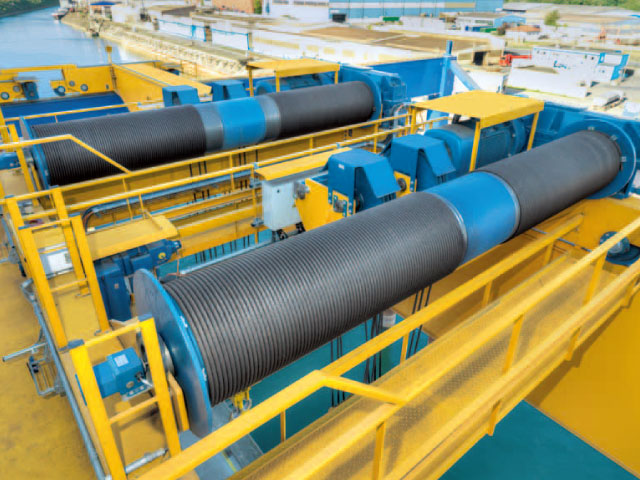

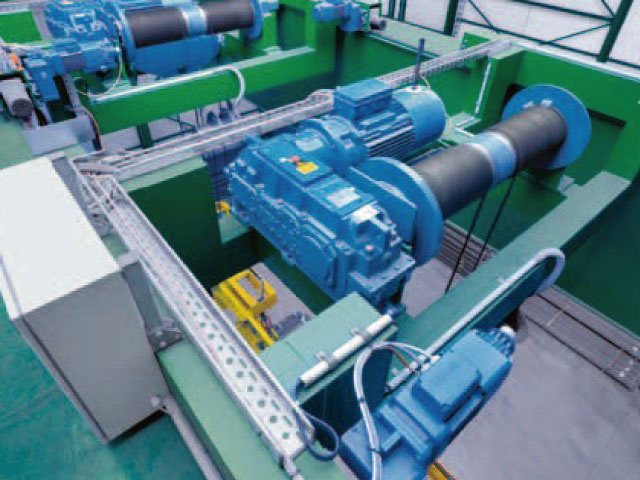

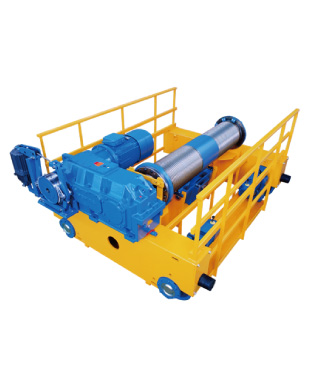

オープンウインチユニット
  • MPW(エムピーダブリュー)オープンウインチユニット
  • オープンウインチユニット オープンウインチユニット
    カタログ ダウンロード

    1.23MB
  • お問合せ・見積もり
    特徴
  • 1. 高揚程、重量物の巻上、搬送に
    2. インバータ制御でスムーズな始動、運転(巻き上げ、下げ)、停止
    3. コンパクトなクラブトロリー

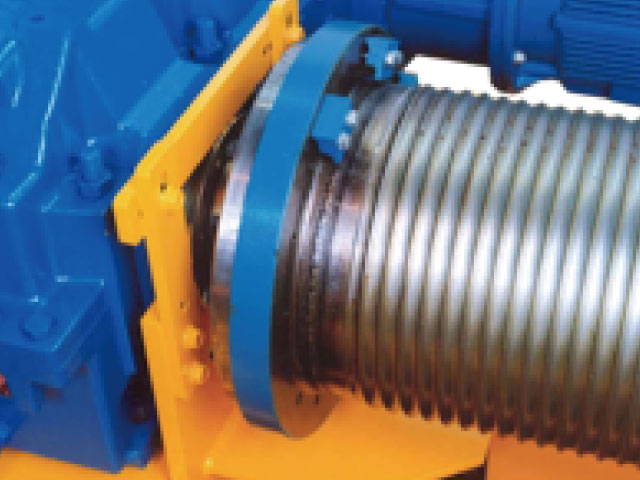

    4. ロープドラム
    深溝のワイヤー1層巻き
    ワイヤードラムは仕様(直径、長さ)に合わせて受注生産
    ドラム直径:Max.1200mm
    ワイヤー掛け数は4/2、8/2、12/2
    5. 減速機
    トルクブラケットでクラブにボルト取り付け
    型式:HGL05~HGL14
    6. シューブレーキ
    大型ダブルシューブレーキで確実にドラムを固定
    200%の制動トルクで強力な保持力
    7. コンパクトなクラブフレーム
    最少ホイールベースを確保
    8. 走行装置
    DRSホイールブロックシステム、DWSホイールセットでスムーズに走行
    9. 吊り荷重
    15t~160t(ロープ掛け数:12/2)まで
    10. 運転制御は周波数インバータでスムーズな始動、停止時の荷揺れを防止
    11. HCWウィンチ吊り荷重は最大500t
  • オープンウインチユニット
  • オープンウインチユニット
  • オープンウインチユニット
  • オープンウインチユニット
  • オープンウインチユニット
  • オープンウインチユニット
  • オープンウインチユニット
  • オープンウインチユニット
  • オープンウインチユニット
  • オープンウインチユニット

■MPWウィンチの範囲

分類
M3 M4 M5 M6 M7 M8
ロープ掛け数 4/2 8/2 12/2 4/2 8/2 12/2 4/2 8/2 12/2 4/2 8/2 12/2 4/2 8/2 12/2 4/2 8/2 12/2
容量[kg] 12500 × ×
16000 × × × ×
20000 × × × × ×
25000 × × × × × × ×
32000 × × × × × × × × × × ×
40000 × × × × × × × × × × × ×
50000 × × × × × × × × ×   × ×   × ×
63000 × × × × × × × × × × × × ×
80000 × × × × × × × × × × ×
100000 × × × × × ×   ×
125000 × × × ×   ×   ×
160000 × ×   ×

■ HCWウィンチの範囲

サイズ 最大
定格荷重{t}
最大吊上げ速度
[m/min]
ロープ掛け数

分類

FEM

最大揚程[m] クラブトラックゲージ[mm]
HCW2057 200 3.0 3.8 12/2 M5 74 2,700-6,500
HCW2444 240 2.4 3.0 12/2 M4 46 2,700-6,500
HCW2547 250 2.3 3.8 12/2 M4 74 3,400-8,100
HCW2553 2.1 2.3 16/2 M5 35 2,700-6,500
HCW2555 2.3 2.8 16/2 M5 55 3,400-8,100
HCW3034 300 2.0 3.0 12/2 M3 46 2,700-6,500
HCW3037 2.0 3.8 12/2 M3 74 3,400-8,100
HCW3243 320 1.8 2.3 16/2 M4 35 2,700-6,500
HCW3245 1.8 2.8 16/2 M4 55 3,400-8,100
HCW3254 1.8 2.3 20/2 M5 44 3,400-8,100
HCW4033 400 1.5 2.3 16/2 M2 35 2,700-6,500
HCW4035 1.5 2.8 16/2 M2 55 3,400-8,100
HCW4044 1.5 2.3 20/2 M4 44 3,400-8,100
HCW5034 500 1.2 2.3 20/2 M3 44 3,400-8,100

※Max. ESR (Extended Speed Range): Available as option with max. 20 % of nominal load
