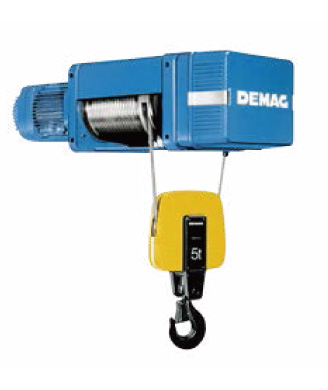

DHロープホイスト
カタログ ダウンロード
3.17MB
-

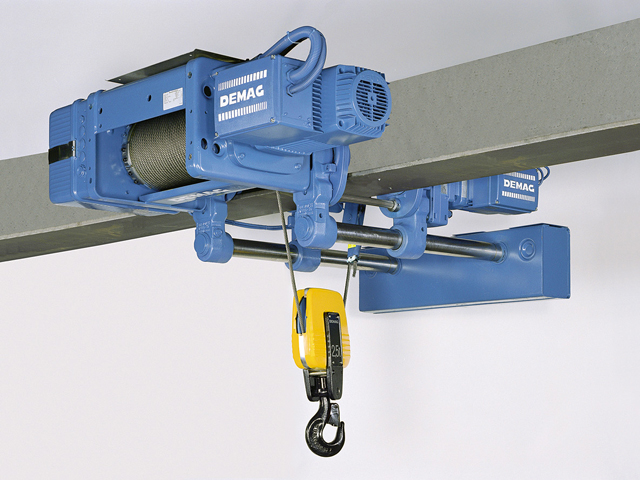

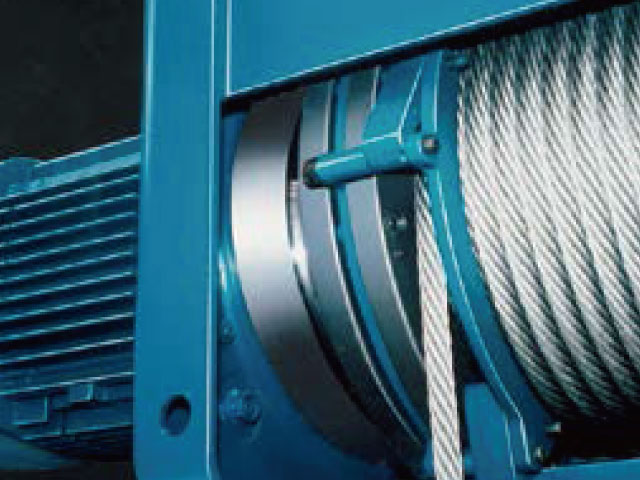

1. 耐環境性が高い強靭な構造 2. あらゆるストラクチャーに取付可能 3. 高品質でメンテナンス費用をセーブ 4. メカニカルマイクロスピードユニットで高精度の停止機能 5. Max100tの吊荷重に対応 6. Max104ｍまでの揚程が可能 7. ギヤリミットスイッチ（標準装備）で任意の点でフック移動を停止 8. ドラムは深溝ワイヤ１層巻きとロープガイド装置でワイヤーの素線の消耗が少ない 9. 懸垂、低床、クラブ、据置すべての位置での取付けができる 10. 始動から100％までの立ち上がりが早いKBHコニカルブレーキモータ 11. KBHモータはホイストの高頻度スイッチングに対応 12. 豊富なワイヤー掛け（1／1,8／1,2／2,8／2,4／2,4／4-2、2ｘ2／1,2ｘ5／1）
| 型式 | グループ メカニズム ISO |
容量 [kg] |
掛け数による揚程 | 最大巻上 速度1 [m/min] |
容量 [kg] |
掛け数による揚程 | 最大巻上 速度1 [m/min] |
容量 [kg] |
掛け数による揚程 | 最大巻上 速度1 [m/min] |
|||
| [m] | [m] | [m] | [m] | [m] | [m] | ||||||||
| 1/1 | 2/2-2 | 2/1 | 4/2 | 4/1 | - | ||||||||
| DH 616 | M7 | 1,600 | 24; 40; 80; 104 |
10.4; 20.4; 45.2; 60.4 |
20; 32 | 3,200 | 12; 20; 40; 52 |
5.2; 10.2; 22.6; 30.2 |
10; 16 | 6,300 | 6; 10; 20; 26 |
- | 5; 8 |
| DH 620 | M6 | 2,000 | 16; 25 | 4,000 | 8; 12.5 | 8,000 | 4; 6.3 | ||||||
| DH 625 | M5 | 2,500 | 16; 25 | 5,000 | 8; 12.5 | 10,000 | 4; 6.3 | ||||||
| DH 632 | M4 | 3,200 | 12.5; 20 | 6,300 | 6.3; 10 | 12,500 | 3.1; 5 | ||||||
| DH 640 | M3 | 8,000 | 5; 8 | 16,000 | 2.5; 4 | ||||||||
| 1/1 | 2/2-2 | 2/1 | 4/2 | 4/1 | 8/2 | ||||||||
| DH 1025 | M7 | 2,500 | 32; 48; 80; 102 |
16; 27; 49.6; 66 |
20; 32; 50 | 5,000 | 16; 24; 40; 51 |
8; 13.5; 24.8; 33 |
10; 16; 25 | 10,000 | 8; 12; 20; 25.5 |
4; 6.7; 12.4; 16.5 |
5; 8; 12.5 |
| DH 1050 | M4 | 5,000 | 12.5; 20; 32 | 10,000 | 6.3; 10; 16 | 20,000 | 3.1; 5; 8 | ||||||
| DH 1063 | M3 | 6,300 | 10; 16; 24.2 | 12,500 | 5; 8; 12.5 | 25,000 | 2.5; 4; 6.3 | ||||||
| 6/1 | - | 8/1 | - | ||||||||||
| DH 1040 | M5 | 25,000 | 5.3; 8; 13.3; 17 |
- | 2.6; 4.1; 6 | 32,000 | 4; 6; 10; 12.7 |
- | 2; 3.1; 4.5 | ||||
| DH 1050 | M4 | 32,000 | 2; 3.3; 5.3 | 40,000 | 1.5; 2.5; 4 | ||||||||
| DH 1063 | M3 | 40,000 | 1.6; 2.6; 4 | 50,000 | 1.2; 2; 3 | ||||||||
| 1/1 | 2/2-2 | 2/1 | 4/2 | 4/1 | 8/2 | ||||||||
| DH 2050 | M7 | 5,000 | - | 13.8; 24.8; 48.8 |
16; 25; 32 | 10,000 | 18; 27; 47 |
6.9; 12.4; 24.4 |
8; 12.5; 16 | 20,000 | 9; 13.5; 23.5 |
3.4; 6.1; 12.1 |
4; 6.3; 8 |
| DH 2063 | M6 | 6,300 | 36; 54; 94 |
12.5; 20; 25 | 12,500 | 6.3; 10; 12.5 | 25,000 | 3.1; 5; 6.3 | |||||
| DH 2080 | M5 | 8,000 | 12.5; 20; 25 | 16,000 | 6.3; 10; 12.5 | 32,000 | 3.1; 5; 6.3 | ||||||
| DH 2100 | M4 | 10,000 | 10; 16; 20 | 20,000 | 5; 8; 10 | 40,000 | 2.5; 4; 5 | ||||||
| - | |||||||||||||
| DH 2080 | M5 | 50,000 | 6; 9; 15.7 |
- | 2; 3.3; 4.1 | 63,000 | 4.5; 6.8; 11.8 |
- | 1.5; 2.5; 3.1 | ||||
| DH 2100 | M4 | 63,000 | 1.6; 2.6; 3.3 | 80,000 | 1.2; 2; 2.5 | ||||||||
| DH 2125 | M3 | 80,000 | 1.3; 2; 2.6 | 100,000 | 1; 1.6; 2 | ||||||||

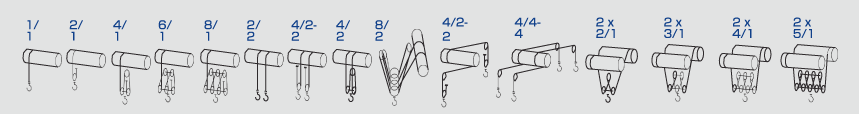

ロープ掛けタイプ - あらゆるアプリケーションに対応
